Continuous Counter-flow Ultrasonic Extraction Complete Machinery, as core products, has agglomerated of 15 patents and know-how technologies, such as ultrasonic extraction, dynamic counter-flow extraction, continuous filtration with automatic outlet of cake, low-temperature evaporation concentration, high efficient recovery of organic solvent, specific mechanic seal etc. The machinery realizes continuous production and automatic control under seal condition, and realizing fast extraction production under low and normal temperature through the whole process. It is wildly used for extracting and producing Chinese Traditional Medicine, natural colors, flavors and fragrances, food additives, health products, cosmetics, feed additive, plant pesticides etc from various plants. It is used most suitable for extracting and producing in large scale heat sensitive extracts by organic solvent.
|
| 產品名稱： | 連續逆流回流提取機 |
| 產品編號： |
簡介
連續逆流回流提取機是公司第一代連續逆流提取機，是公司核心產品之一，它凝聚了公司6項自主創(chuàng )新的發明專利技術和know-how，廣泛應用于各種植物提取。
1.工作流程及原理
被提取的植物原料和提取溶媒（或提取液）在提取管（單級或雙級）中，呈相反方向連續推進和流動，形成連續逆流提取，提取液濃度從進液口至出液口形成連續梯度，全程自始至終保持穩定的溶解度，使用最小量的提取溶媒，達到最大提取率。
提取管配備加熱和保溫裝置，加速提取速度，短時間內達到最大提取率。
配備的冷凝器將過程中揮發的溶劑冷卻回收，重新進入提取管中。
2.效率和質量指標
料液比：≤1:6。
提取率：≥95%。
提取液過濾精度：40mesh，60 mesh。
配備擠出機，排放的渣料殘留含液率≤75%。
配備瀝出機，排放的渣料殘留有機溶劑含液率≤40%。
配備蒸脫機及溶劑回收裝置，排放的渣料殘留有機溶劑含量≤500ppm，含水率≤50%。
配備蒸脫烘干機及溶劑回收裝置，排放的渣料殘留有機溶劑含量≤500ppm，含水率≤12%。
3.適用技術條件
3.1.提取溶媒
適合：水、各種易燃易爆有機溶劑、堿性液、弱酸性液（PH≥2.0）。
不適合：強酸性液。
3.2.提取溫度
常溫～100℃，可調可控。
3.3.原料及處理
適合：植物原料經粉碎后呈均勻顆粒狀。
不適合：大塊狀、長桿狀、絲狀。
4.應用領域
中藥提取
中藥配方顆粒
保健品
食品添加劑
飼料添加劑
醫藥中間體
化妝品
植物農藥
5.性?xún)r(jià)比及設備選型
和提取罐等傳統設備相比，提取量越大，操作人員相對越少，優勢越明顯，性?xún)r(jià)比越高。
和提取罐等傳統設備相比，使用有機溶劑提取時，溶劑損耗小，優勢明顯，性?xún)r(jià)比高。
和同類型配備超聲的提取機相比，提取管直徑可達960mm，單套處理能力越大。
和同類型配備超聲的提取機相比，提取溫度可提高至80℃，溫度范圍廣。
6.設備構成
6.1.主體部件
進料排液控制裝置，包括水平及垂直進料器(發明專利），確保各種輕質、重質植物原料進入提取管；溢流排液管（發明專利），確保排出提取液含渣量最少。
提取裝置，包括多節提取管、螺旋推進器、攪拌器（發明專利）、連軸桿和套、驅動電機減速機等。
進液漂洗排渣裝置（發明專利），包括提升排渣料藍、進液分布器，在瀝出排渣過程中實現漂洗，保證最大提取率。
6.2.配置和控制器件
在線液位、溫度、真空等檢測儀表
變頻器
在線清洗裝置、快開式觀察和清洗手孔
7.材質
材質有sus304、sus316L等選擇，也可根據客戶的要求定做特種材質。

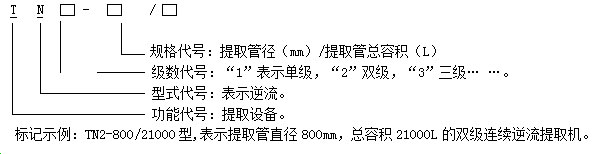

8.型號代號
9.型號規格及圖片
9.1.單級連續逆流提取機

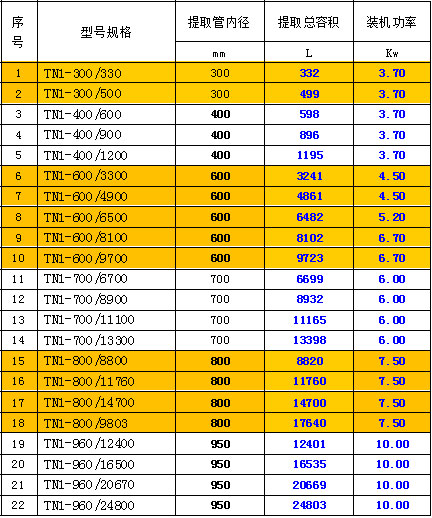

型號規格一覽表

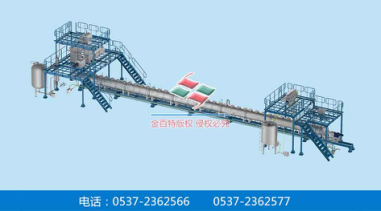

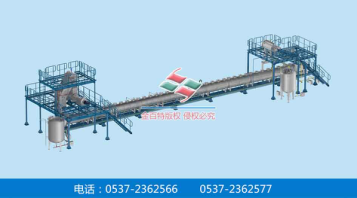

三維設計圖片
9.2.雙級連續逆流提取機

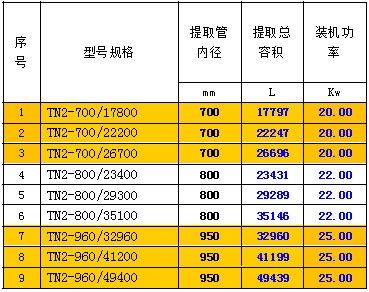

型號規格一覽表

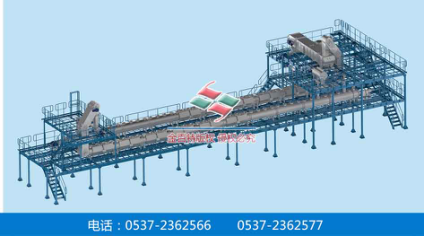

三維設計圖片
10.典型提取生產線工程實例：
500kg/h茶葉提取生產線----實例照片
